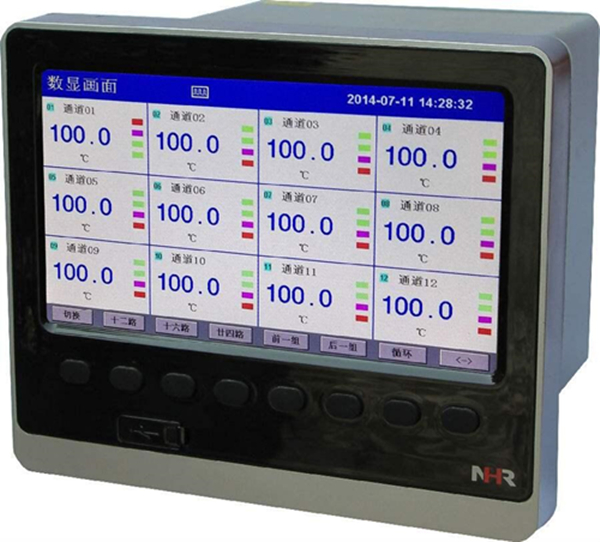

工業烤箱配件－無紙記錄儀
無紙記錄議：使用一體化模板可輸入標準電流、標準電壓、毫伏、熱電偶、熱電阻等多種信號，具有繼電器報警、歷史數據轉存以及遠程通信功能。
特點：
◆無筆、無紙記錄，日常維護工作量非常小，運行費用低；
◆采用進口5.6 英寸320*240點陣TFT高亮度圖形液晶顯示屏，具有畫面清晰、性能穩定、色彩絢麗、視角寬，使用壽命長等特點；
◆采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號采集、記錄、顯示和12路報警；
◆采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
◆ 可以組態顯示,工程位號、工程單位、流量累積；
◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
◆ 12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警；
◆ 顯示精度基本誤差為±0.2%FS ；
◆ 12路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
◆ 支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
◆ 配備標準USB 接口，支持USB 1.1 、2.0 優盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；
◆ 標準串行通訊接口： RS485 和 RS232C；
◆ 采用新型開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍內正常工作；
◆ 提供變送器+24VDC隔離配電，簡化了系統，節約了費用；
◆ 集成硬件實時時鐘，掉電情況下時鐘也能準確運行，儀表硬件時鐘方便企業計量管理；
◆ 全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作。
無紙記錄議性能指標：
屏幕： 5.6 英寸液晶顯示屏、320*240點陣、LED背光；
精度： 實時顯示：±0.2% F.S.；
曲線顯示：±0.5% F.S.；
追憶精度：±0.2% F.S.；
注：熱電偶應去掉冷端誤差；
輸入規格：全隔離萬能輸入，1～16通道信號輸入，通道間全隔離，隔離電壓大于1000V；
隔離阻抗： 20MΩ @ 500V；
記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ ?1MΩ）；
電流輸入：0-10mA、4-20mA（阻抗250Ω）；
熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻?10Ω）；
熱電偶：S、B、K、T、E、J、F2、 WRE25；
輸出規格： 傳感器配電 24VDC，負載能力≤700Ω，單獨隔離配電≤40mA/路，最多12路隔離配電；
模擬量輸出：4-20mA；負載能力750Ω（最大）；
報警輸出：12路繼電器觸點輸出，觸點容量0.5A@125VAC/1A@30VDC，可組態上上限、上限、下限、下下限；
補償運算： 蒸汽----根據IFC67 公式計算蒸汽密度補償飽和蒸汽與過熱蒸汽的質量流量或熱流量；一般氣體----溫度、壓力補償測量標準體積流量；天然氣----溫度、壓力補償測量標準體積流量；液體----溫度補償測量標準體積流量或質量流量；
補償范圍：蒸汽----壓力 0.1-4.5MPa，溫度 100-500℃，密度 0.1-100Kg/m3；一般氣體----壓力 0-60Mpa，
溫度 -100-500℃，液體----溫度 －100-500℃，累積范圍： 0～9999999999；
通訊、打?。和ㄓ嵔涌?/span>----RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C
直接連接微型打印機；
記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
記錄時間：各通道記錄時間的長短與FLASH存儲器容量、輸入點數及該通道的記錄間隔有關
數據備份和轉存： 128M、256M 、512M、1G及其它可以兼容的U盤；
熱電偶冷端補償誤差： ±2℃ ；
斷電保護時間： 內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存；
集成硬件時鐘：掉電后也能準確運行；
時鐘誤差： ±1 分/月；
供電電源： 85VAC-265VAC，45～65HZ；
環境溫度： 0-50℃、避免日光直曬；
環境濕度： 0-85%RH；
凈重：≤3.0Kg
